ロック付シリンダ／エンドロック付シリンダ

ロック付シリンダ MWB/MDWB

    ・六角レンチのみで手動ロック開放、保持が可能
    　装置への取付けが容易となります。
    ・分離構造によりメンテナンス性向上
    ・保持力 15% 向上
    ・高停止精度 ±1mm 以下
    ・全長最大 18mm 短縮
    ・ロック開放表示付（-X3030）
    ・ロックユニット単体をアクチュエータと組合せて安全機構の設計が可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • ロック付シリンダ MWB/MDWB
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形MWB複動片ロッド検索結果を表示
    標準形MWBW複動両ロッド検索結果を表示
    －MWB-UT－検索結果を表示
  • ロック付シリンダ MWB/MDWB
    ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
    簡易特注システムはこちら
    型 式 名 称 ダウンロード
    -XA0～XA30 簡易特注 ロッド先端形状変更 PDF
  • ロック付シリンダ MWB/MDWB

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XC35 オーダーメイド コイルスクレーパ付 PDF
安全上のご注意　アクチュエータ/共通注意事項
オートスイッチ/共通注意事項　機種選定・技術資料
オーダーメイド　特定開発品情報　グリーン対応（RoHS）
形式シリーズ作動方式チューブ内径（mm）ロック機構適応ロッド径(mm)ロック保持力
（最大静荷重）（N）
標準形MWB複動片ロッド32，40，50，63，80，100排気ロック－－
標準形MWBW複動両ロッド32，40，50，63，80，100排気ロック－－
－MWB-UT－－－12，16，20，25，30630～6080

製品特長

中間停止、非常停止、落下防止に適したロック付シリンダ

六角レンチのみで手動ロック開放、保持が可能

装置への取付けが容易となります

分離構造によりメンテナンス性向上

ロックユニットとシリンダが分離構造によりメンテナンスが容易になりました。

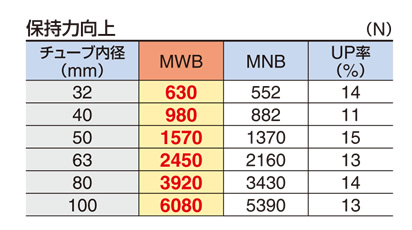

保持力 15% 向上

MNB シリーズと比較し最大15%向上

全長最大18mm 短縮

MNB シリーズと比較し最大18mm 短縮

小型オートスイッチ取付可能

ロッド先端金具、揺動受け金具付の品番を設定しました。

シリンダと金具を別々に手配する手間が省けます。

注）ロッド先端金具、揺動受け金具は同梱出荷になります。

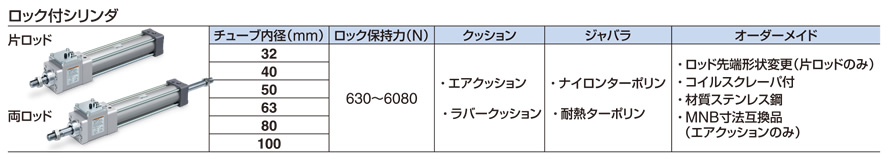

シリーズバリエーション

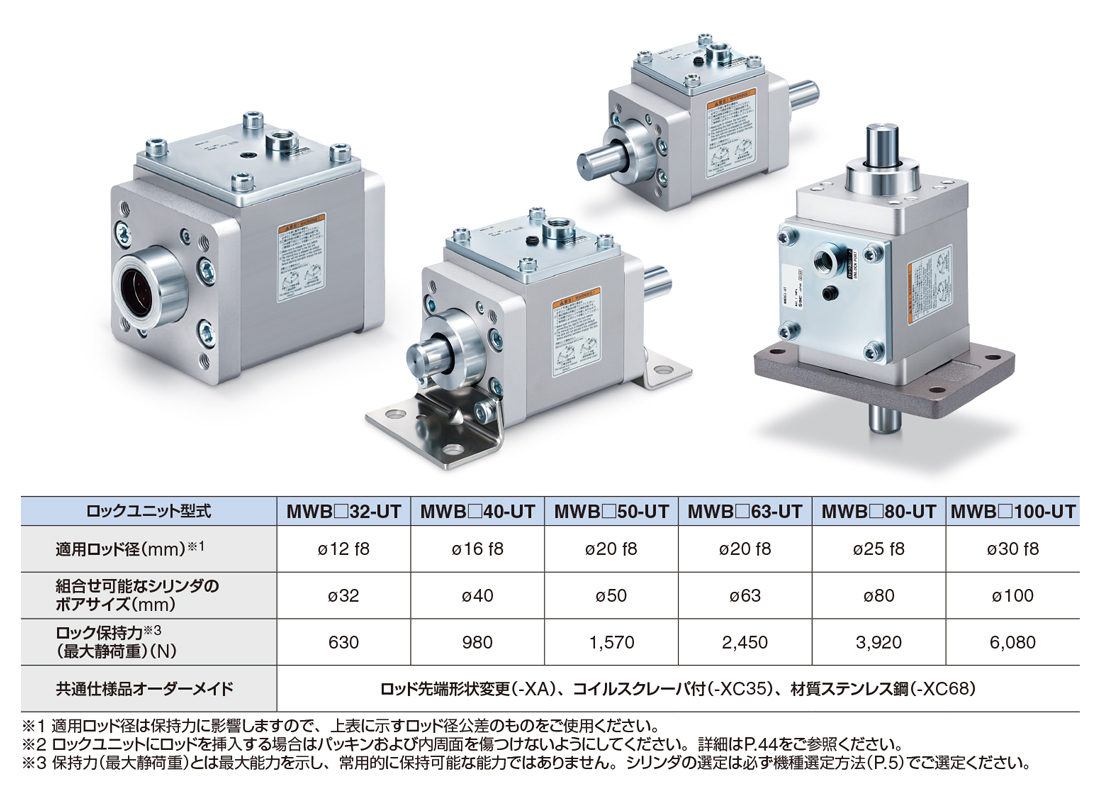

ロックユニット

安全機構の設計が可能。
多種多様なアクチュエータと組合せ可能。
・ワークの落下対策
・停電などによるエア遮断時にワーク位置を保持

適用ロッド付の品番を設定しました。

ロックユニットに使用するロッドを別々に手配する手間が省けます。

注）ロッドは同梱出荷となります。
