コンパクトエアシリンダ

薄形シリンダ JCQ/JCDQ

    ・コンパクト 全長6.5mm、幅6mm、高さ4mm短縮

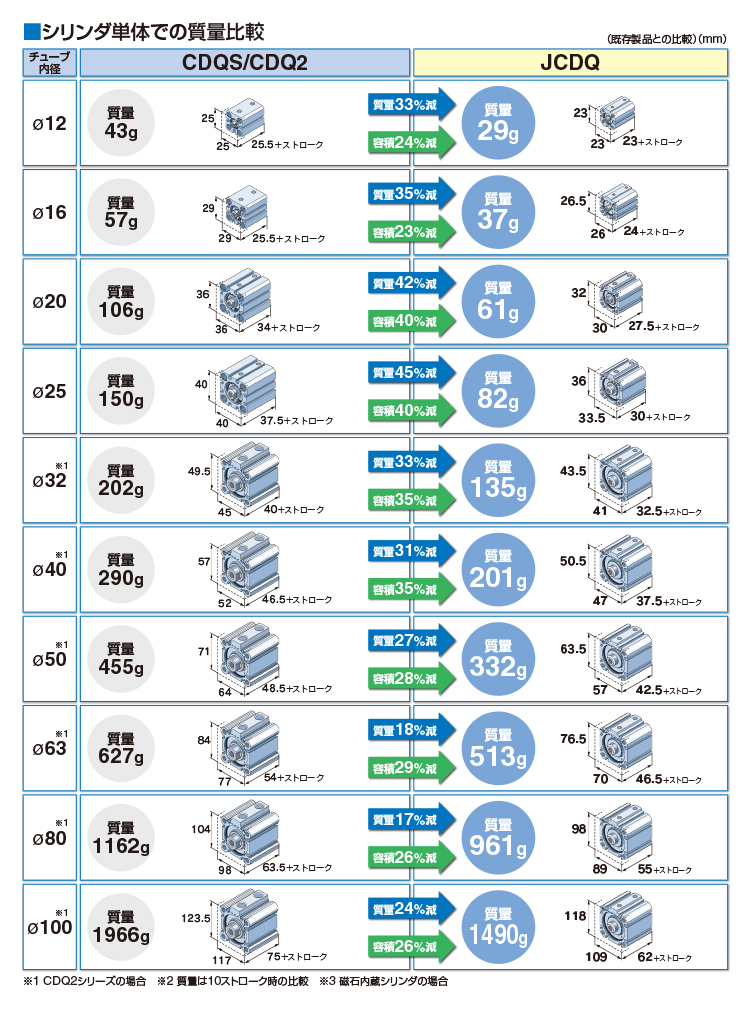

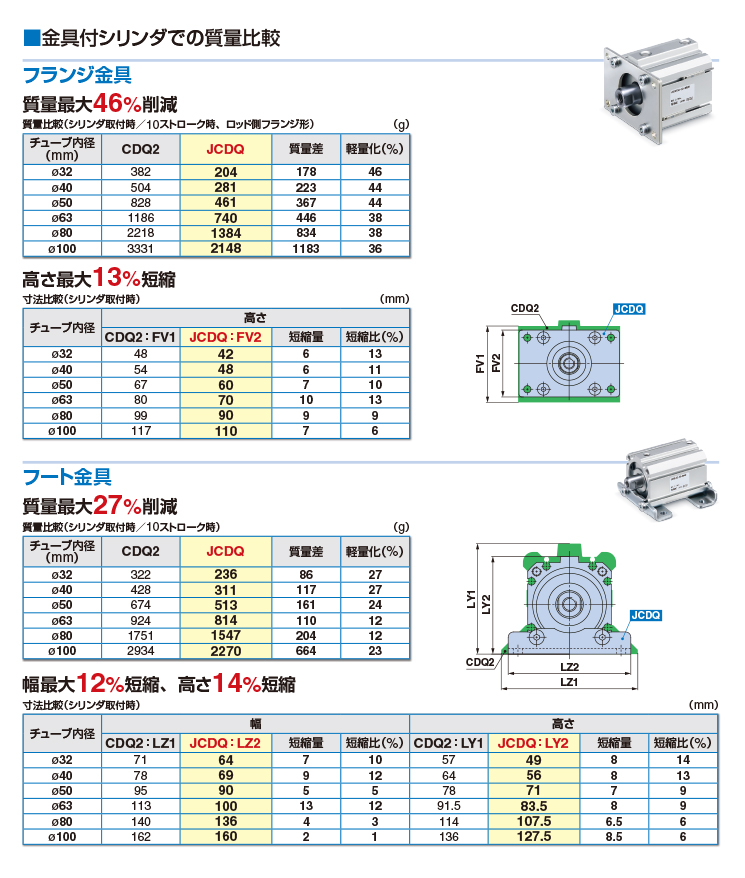

    ・質量最大46％減 (382g→204g)（フランジ取付時）
    ・容積最大40％減
    ・オートスイッチ付(JCDQシリーズ：JCDQ)
    ・軸方向フート形、フランジ形を追加（ø32～ø100）
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 薄形シリンダ JCQ/JCDQ

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XC103 オーダーメイド フート金具、ロッド側フランジ用シリンダ PDF
安全上のご注意　アクチュエータ/共通注意事項　オートスイッチ/共通注意事項　オートスイッチ取付および移動方法　グリーン対応（RoHS）
形式シリーズ作動方式チューブ内径（mm）
標準形JCQ複動片ロッド12，16，20，25，32，40，50，63，80，100

製品特長

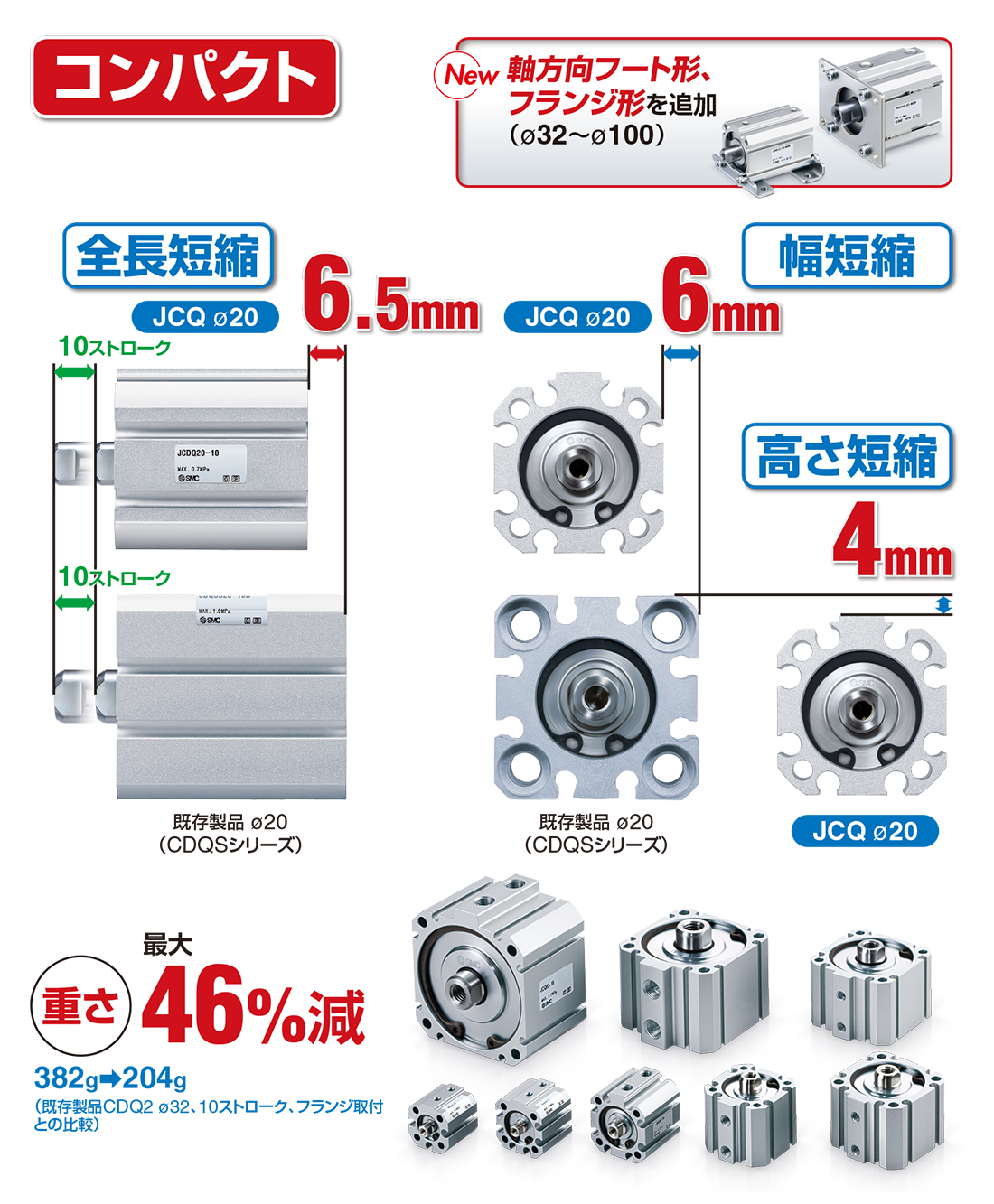

コンパクト

軽量・コンパクト
