クランプシリンダ

パワークランプシリンダ/コンパクトタイプ
 CKZT-X2797, X3064/X2798□, X3174□/-X3232□, -X3229□

    ・軽量　重さ：580g（ø25、ゴムカバーの場合）
    ・小型　幅：34mm、高さ：192.4mm （ø25, アーム開度90º、ゴムカバーの場合）
    ・クランプ力：1100N （ø32、アーム長50mm、0.5MPa時）
    ・トグル機構による増力とロック機能
    ・耐スパッタ構造
    ・溶接磁界に対応した近接スイッチ付
    ・マニュアルハンドル付（ロック仕様）が選択可能

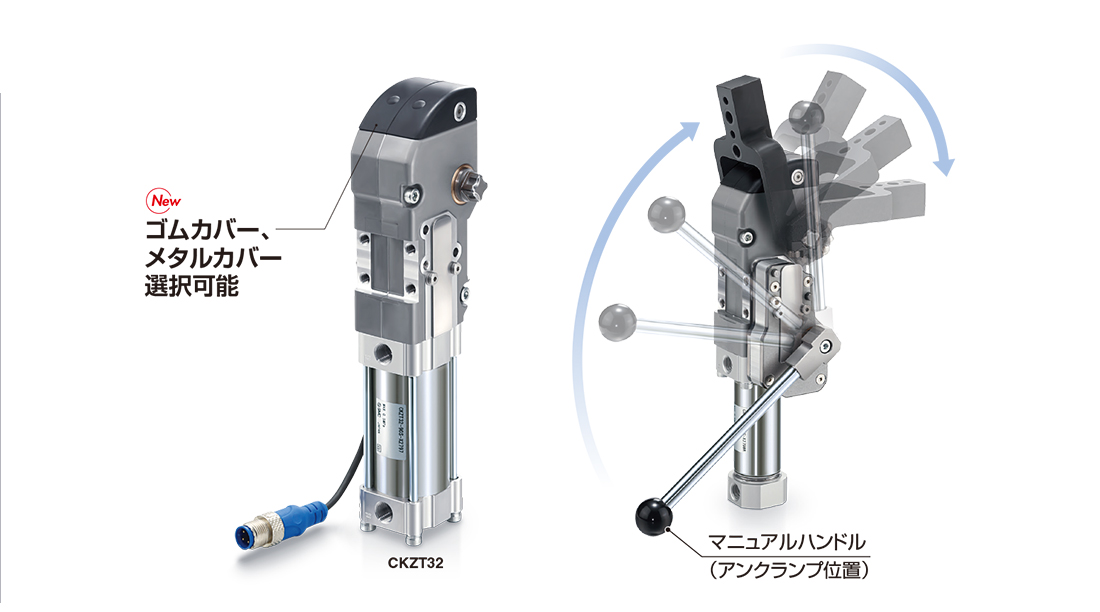

    ・ゴムカバー、メタルカバー選択可能


  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

安全上のご注意　アクチュエータ/共通注意事項　特長・バリエーション　グリーン対応（RoHS）
シリーズアーム開度スイッチチューブ内径（mm）
CKZT-X2797（ゴムカバー）
CKZT-X3064（メタルカバー）
ベースタイプ		90º，105ºSENSTRONIC25，32
CKZT-X2798□（ゴムカバー）
CKZT-X3174（メタルカバー）
マニュアルハンドル付		90º，105ºSENSTRONIC25，32
CKZT-X3232(ゴムカバー）
CKZT-X3229（メタルカバー）
マニュアルハンドル付ロック仕様		90º，105ºSENSTRONIC25，32

製品特長

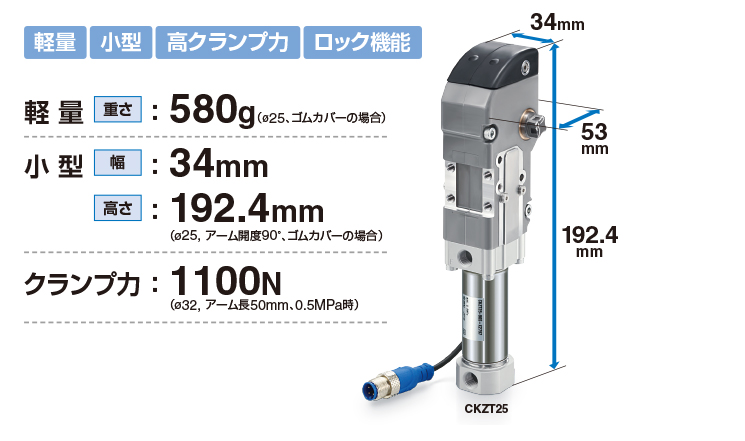

■軽量、小型、高クランプ力、ロック機能
■トグル機構による増力とロック機能

供給圧力低下、残圧排気時にクランプ状態の保持が可能

■耐スパッタ構造

フルクローズ構造によりスパッタの侵入を防止

■溶接磁界に対応した近接スイッチ付
■マニュアルハンドル付が選択可能

手動でのワークセット工程に対応
