产品目录

产品信息 »  产品目录  » 气缸  » 标准型气缸(圆形)

标准型气缸(圆形)

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

气缸 CJ1

    ・双作用型，杆侧缸盖上接头的配管方向可在±90°范围内变更。
安全注意事项　执行器/共通注意事项
选型・技术资料　特定开发品信息　环保认证(RoHS)
形式系列动作方式缸筒内径（mm）
标准型CJ1单杆双作用4
标准型CJ1单作用（弹簧压回）2.5，4

针型气缸 CJP

产品特点
    ・全长缩短的短行程小型气缸
    　安装空间大幅减小
    　可实现装备的小型化
    ・追加了杆端帽可以和气缸一起订购的型号
    ・可安装快换接头（面板安装型）
    ・对应杆端形状（-XA□）变更（简易非标品）
    ・新增缸径16mm（由以前15mm产品衍变）
    　规格、外形尺寸与以前产品相同
安全注意事项　执行器/共通注意事项
选型・技术资料　特定开发品信息　环保认证(RoHS)
形式系列动作方式缸径(mm)
标准型CJPB-Z单作用（面板安装型）4，6，10，16
标准型CJPS-Z单作用（埋入型）4，6，10，16

针型气缸 CJP2/CDJP2/CJP

    ・ø4-5行程也可安装2个磁性开关。
    ・可连接ø2快换管接头、速度控制阀 。
    ・带磁性开关（CDJP2系列：CDJP2）
安全注意事项　执行器/共通注意事项
磁性开关共通注意事项　选型・技术资料　简易特注
订制　特定开发品信息　环保认证(RoHS)
形式系列动作方式缸径（mm）
标准型CJP2单杆双作用4，6，10，16
标准型CJPB单作用（面板安装）4，6，10，15
标准型CJPS单作用（埋入式）4，6，10，15

气缸 CJ2/CDJ2

产品特点
    ・追加安装支件：两侧脚座和无杆侧法兰 。
    ・磁性开关操作性提高、位置调整容易。
    ・设有磁性开关导轨安装型型号。
    ・设有带杆端安装件、摆动底座安装件的型号
    （省去了分别订购气缸和安装件的时间）
    ・带磁性开关（CDJ2-Z系列：CDJ2、CDJ2W、CDJ2K、CDJ2Z、CDJ2ZW、CDJ2RA、CDJ2RK）
安全注意事项　执行器/共通注意事项
磁性开关/共通注意事项　选型・技术资料　快速选型表
简易特注　订制规格　特定开发品信息　环保认证(RoHS)
形式系列动作方式缸径（mm）
标准型CJ2-Z单杆双作用6，10，16
标准型CJ2-Z单作用（弹簧压回·压出）6，10，16
标准型CJ2W-Z双杆双作用6，10，16
杆不回转型CJ2K-Z单杆双作用10，16
杆不回转型CJ2K-Z单作用（弹簧压回·压出）10，16
速度控制阀
内置型		CJ2Z-Z单杆双作用10，16
速度控制阀
内置型		CJ2ZW-Z双杆双作用10，16
直接安装型CJ2RA-Z单杆双作用10，16
直接安装型CJ2RA-Z单作用（弹簧压回·压出）10，16
杆不回转型
直接安装型		CJ2RK-Z单杆双作用10，16
杆不回转型
直接安装型		CJ2RK-Z单作用（弹簧压回·压出）10，16
端锁气缸CBJ2单杆双作用16

长寿命气缸 CJ2-XB24

产品特点
    ・采用新技术，耐久性为原先的4倍
    　减少维护次数
    ・与现有产品（气缸CJ2系列）的规格、安装尺寸相同
安全注意事项　执行器/共通注意事项
磁性开关/共通注意事项　选型・技术资料　快速选型表
简易特注　订制规格　特定开发品信息　环保认证(RoHS)
形式系列动作方式缸筒内径（mm）
长寿命CJ2-XB24单杆双作用6、10、16

气缸 CJ2紧凑型 CJ2-X3175

    ・小型、轻量
    　全长最多缩短25％
    　重量最多减轻27％
    ・新型导轨型磁性开关安装件
    　对应D-M9□（可直接安装）
    ・规格与现行产品CJ2系列相同
安全注意事项　执行器/共通注意事项
磁性开关/共通注意事项　环保认证(RoHS)
形式系列动作方式缸筒内径（mm）
标准型CJ2-X3175单杆双作用10，16

气缸 JCM/JCDM

产品特点
    ・追加脚座型、法兰型
    ・全长缩短 最多97mm
    ・质量最多减少54％(0.69kg→0.32kg)
    ・有多种缸盖形状可选。
    ・通口尺寸：可选择M5, Rc, NPT1/8
    ・杆前端安装形式可选
    ・带磁性开关(JCDM系列：JCDM)
安全注意事项　执行器/共通注意事项
磁性开关/共通注意事项　环保认证(RoHS)
型号系列动作方式缸筒内径（mm）
标准型JCM单杆双作用20，25，32，40

气缸 CM2

产品特点
    ・杆端安装件中带关节轴承已标准化
    ・可与以前产品安装互换
    ・种类丰富的安装支件
    　可根据设置情况选择合适的安装连接方式
    　安装自由度高
    ・追加带杆端安装件、摆动底座的型号
    　无需单独订购气缸对应的安装件
    ・磁性开关位置易于微调
    ・平端型使全长缩短
    ・带磁性开关(CDM2-Z1)
安全注意事项　执行器/共通注意事项 磁性开关/共通注意事项
选型・技术资料　特定开发品信息　环保认证(RoHS)
形式系列动作方式缸径（mm）
标准型CM2-Z1单杆双作用20、25、32、40

长寿命气缸 CM2-XB24

    ・采用新技术，耐久性为以前的4倍以上
    　减少维护次数
    ・规格、外形尺寸与现行产品（CM2系列气缸）相同
安全注意事项　执行器/共通注意事项 磁性开关/共通注意事项
选型・技术资料　特定开发品信息　环保认证(RoHS)
形式系列动作方式缸筒内径（mm）
标准型CM2-XB24单杆双作用20、25、32、40

气缸 CM2/CDM2

产品特点
    ・杆端形状内螺纹标准化 。
    ・磁性开关操作性提高、位置调整容易。
    ・设有单耳环型、耳轴型用摆动底座。
    ・设有带杆端安装件、摆动底座安装件的型号
    （省去了分别订购气缸和安装件的时间） 。
    ・带磁性开关（CDM2-Z系列：CDM2, CDM2W, CDM2K, CDM2KW,
    CDM2R, CDM2RK, CDM2□P, CDBM2）。
安全注意事项　执行器/共通注意事项
磁性开关/共通注意事项　选型・技术资料　快速选型表
简易特注　订制　特定开发品信息　环保认证(RoHS)
形式系列动作方式缸 径（mm）
标准型CM2-Z单杆双作用20，25，32，40
标准型CM2-Z单作用（弹簧压回·压出）20，25，32，40
标准型CM2W-Z双杆双作用20，25，32，40
杆不回转型CM2K-Z单杆双作用20，25，32，40
杆不回转型CM2K-Z单作用（弹簧压回·压出）20，25，32，40
杆不回转型CM2KW-Z双杆双作用20，25，32，40
直接安装型CM2R-Z单杆双作用20，25，32，40
杆不回转型
直接安装型		CM2RK-Z单杆双作用20，25，32，40
集中配管型CM2□P单杆双作用20，25，32，40
带端锁CBM2单杆双作用20，25，32，40

气缸／短型 CM3/CDM3

    ・全长最大缩短51mm、重量最大减轻24%。（与CG1比较）
    ・杆端内螺纹标准化
    ・带磁性开关（CDM3系列：CDM3）
安全注意事项　执行器/共通注意事项
磁性开关/共通注意事项　选型・技术资料　特定开发品信息　环保认证(RoHS)
形式系列动作方式缸径（mm）
标准型CM3单杆双作用20，25，32，40

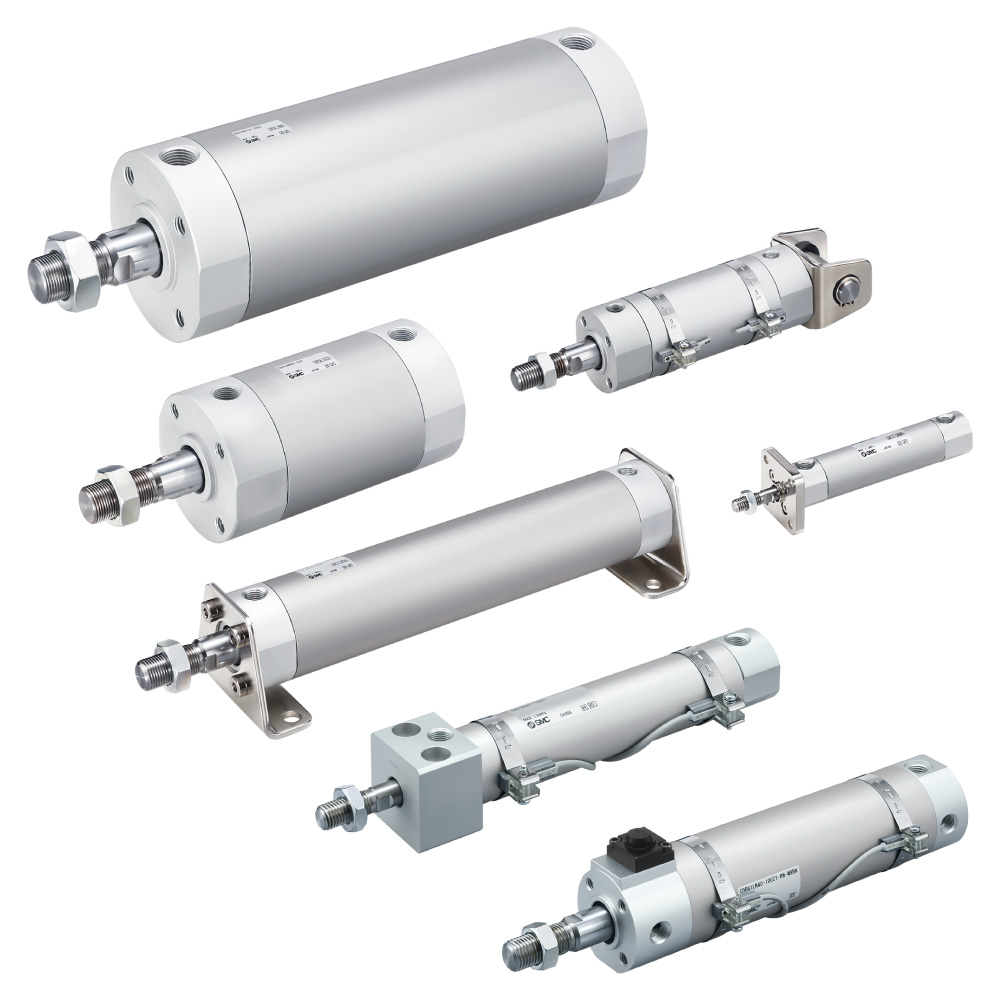

气缸 CG1/CDG1

产品特点
    ・配管自由度提高
    　可在间隔90度（4个方向）的位置配管（订制规格：XC3)
    ・杆端连接件中带关节轴承已标准化
    ・与以前产品可安装互换
    ・丰富的安装件可选项
    ・追加带杆端连接件、摆动底座的型号
    　不必再分别订购气缸和安装件
安全注意事项　执行器/共通注意事项
磁性开关/共通注意事项　选型・技术资料 特定开发品信息　环保认证(RoHS)
形式系列动作方式缸径（mm）
标准型CG1-Z1单杆双作用20、25、32、40、50、63、80、100

气缸 CG1/CDG1

产品特点
    ・杆端形状内螺纹标准化 。
    ・磁性开关操作性提高、位置调整容易 。
    ・基本型中追加无耳轴安装用螺孔的形状 。
    ・设有带杆端安装件、摆动底座安装件的型号
    　（省去了分别订购气缸和安装件的时间） 。
    ・带磁性开关（CDG1-Z系列：CDG1，CDG1W，CDG1K，CDG1KW，
    　CDG1R，CDG1KR，CDBG1）。
安全注意事项　执行器/共通注意事项
磁性开关/共通注意事项　选型・技术资料　快速选型表
简易特注　订制规格　特定开发品信息　环保认证(RoHS)
形式系列动作方式缸径（mm）
标准型CG1-Z单杆双作用20，25，32，40，50，63，80，100
标准型CG1-Z单作用（伸出、缩回）20，25，32，40
标准型CG1W-Z双杆双作用20，25，32，40，50，63，80，100
杆不回转型CG1K-Z单杆双作用20，25，32，40，50，63
杆不回转型CG1KW-Z双杆双作用20，25，32，40，50，63
直接安装型CG1R-Z单杆双作用20，25，32，40，50，63
直接安装
杆不回转型		CG1KR-Z单杆双作用20，25，32，40，50，63
端锁气缸CBG1单杆双作用20，25，32，40，50，63，80，100

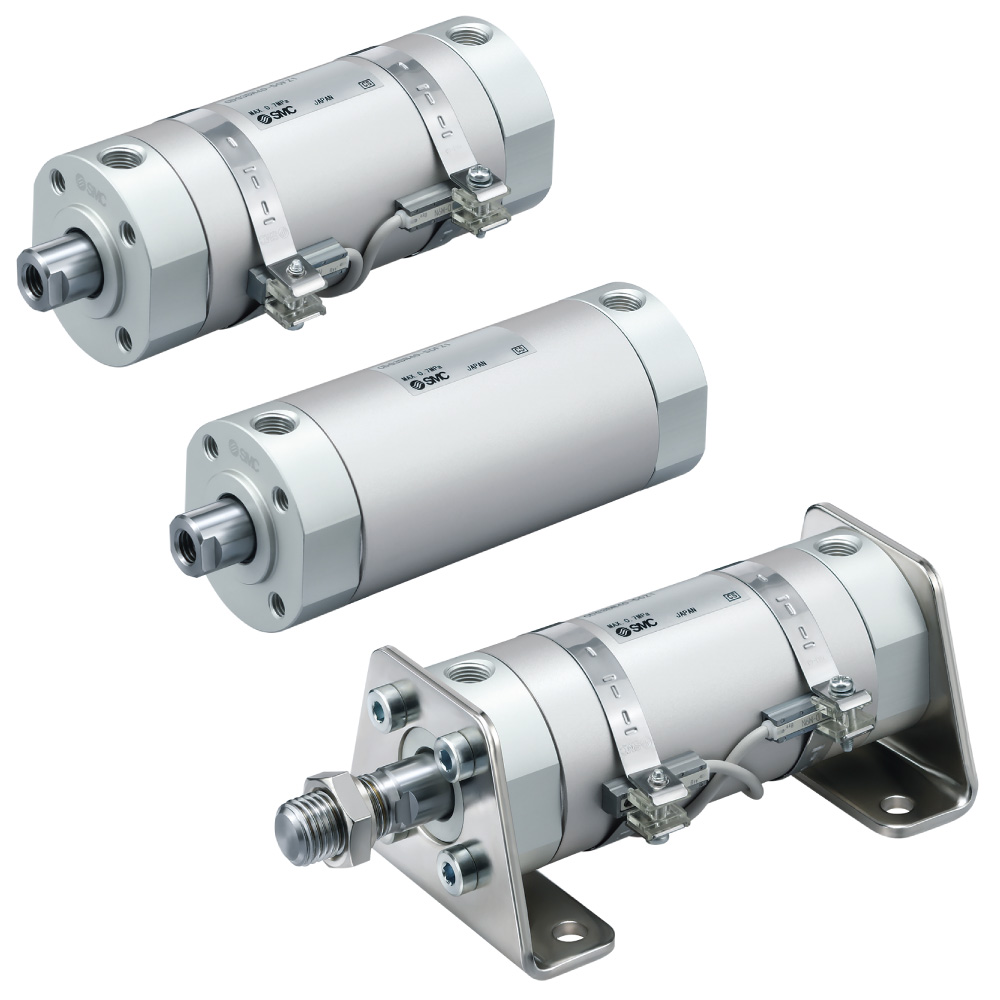

气缸／短小型 CG3/CDG3

    ・全长最多缩短51mm，质量最多减小24％（与CG1相比）。
    ・杆前端内螺纹标准化。
    ・带磁性开关（CDG3系列：CDG3）。
安全注意事项　执行器/共通注意事项
磁性开关/共通注意事项　选型・技术资料　简易特注
订制　特定开发品信息　环保认证(RoHS)
型号系列动作方式缸筒内径（mm）
标准型CG3单杆双作用20，25，32，40，50，63，80，100

协作机器人专用气爪/长行程型 RMHF2

    ・将气爪及其驱动元件集成为1个单元
    　仅需连接1根供气管和1根电气配线即可工作
    　内置电磁阀、带消音器节流阀、磁性开关、管接头等
    ・对应12家公司的协作机器人
    　UNIVERSAL ROBOTS、欧姆龙／TECHMAN ROBOT、
    　发那科、安川电机、三菱电机、HAN’S ROBOT、
    　KUKA、DOOSAN ROBOTICS、SIASUN、JAKA、 AUBO、ABB
    ・标配有手动更换机构
    　简单操作，即可更换工具，可减少工时
    ・空气消耗量最多减少80%
    ・64mm的长行程可对应各种工件
    ・高度尺寸减小约35%（与标准型相比）
    ・可安装执行器位置传感器
安全注意事项　执行器/共通注意事项
磁性开关/共通注意事项　气爪扩展品/选型
快速选型表　特定开发品信息　环保认证(RoHS)
系列爪数外径夹持力（N）内径夹持力（N）开闭行程（两侧）（mm）
RMHF22909064
