電動アクチュエータ »

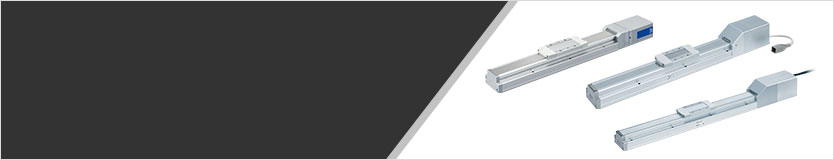

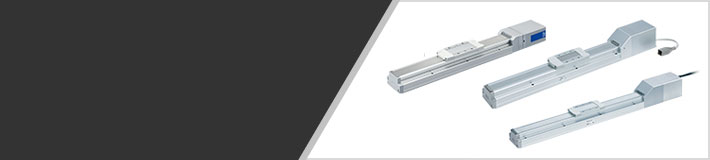

スライダタイプ
電動アクチュエータ
スライダタイプ
バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ/マニホールドコントローラ対応
スライダタイプ LE2FS□H
電動アクチュエータ／電動シリンダ » スライダタイプ電動アクチュエータ／電動シリンダ » バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ／電動シリンダ » マニホールドコントローラ ／マニホールドコントローラ対応電動アクチュエータ
-
・マニホールドコントローラ対応
最大16軸接続可能
・モータ制御最適化により年間CO2排出量：最大38%削減（当社比）
8.7kg-CO2e/年（14.1）
※動作条件により値は異なります。
・バッテリレス アブソリュートエンコーダ付
停止位置からの再始動が可能
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg）水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LE2FS16□H | 50～500 | Max. 18 | Max. 800 | 2.5，5，10 |
| バッテリレス アブソ （ステップモータDC24V） | LE2FS25□H | 50～800 | Max. 40 | Max. 1200 | 3，6，12，20 |
| バッテリレス アブソ （ステップモータDC24V） | LE2FS32□H | 50～1000 | Max. 68 | Max. 1100 | 4，8，16，24 |
| バッテリレス アブソ （ステップモータDC24V） | LE2FS40□H | 150～1200 | Max. 80 | Max. 1200 | 5，10，20，30 |
e-Actuator かんたん制御コントローラ一体型/スライダタイプ EQFS□H
電動アクチュエータ／電動シリンダ » e-Actuator
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | EQFS16□H | 50〜500 | MAX.18 | MAX.800 | 2.5,5,10 |
| バッテリレス アブソ （ステップモータDC24V） | EQFS25□H | 50～800 | MAX.40 | MAX.1200 | 3,6,12,20 |
| バッテリレス アブソ （ステップモータDC24V） | EQFS32□H | 50～1000 | MAX.68 | MAX.1100 | 4,8,16,24 |
| バッテリレス アブソ （ステップモータDC24V） | EQFS40□H | 150～1200 | MAX.80 | MAX.1200 | 5,10,20,30 |
バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ/高タクト対応スライダタイプ高剛性ガイド LEKFS□G
電動アクチュエータ／電動シリンダ » バッテリレス アブソリュートエンコーダタイプ
-
・サイクルタイムの短縮が可能
サイクルタイム：従来比39%(0.57s←0.93s)削減
※LEKFS25GH-400を0→400mm(ストローク)で駆動した場合
加減速度：10000mm/s2(従来比334%)
最大速度：1500mm/s(従来比25%向上)
・サーキュラーアーク溝採用により高剛性高精度を実現
・耐モーメント：最大61%向上
・バッテリレスアブソリュートエンコーダに対応
電源復帰時の運転再開が容易
バッテリ非搭載によりメンテナンス工数軽減
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| 高タクト対応 バッテリレス アブソ （ステップモータDC24V） | LEKFS25G | 50～800 | MAX.40 | MAX.1500 | 6，12，20 |
| 高タクト対応 バッテリレス アブソ （ステップモータDC24V） | LEKFS32G | 50～1000 | MAX.68 | MAX.1300 | 8，16，24 |
| 高タクト対応 バッテリレス アブソ （ステップモータDC24V） | LEKFS40G | 150～1200 | MAX.75 | MAX.1200 | 10，20，30 |
電動アクチュエータ/スライダタイプ高剛性ガイド LEKFS
電動アクチュエータ／電動シリンダ » スライダタイプ電動アクチュエータ／電動シリンダ » バッテリレス アブソリュートエンコーダタイプ
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LEKFS16 | 50～500 | MAX.15 | MAX.700 | 5,10 |
| バッテリレス アブソ （ステップモータDC24V） | LEKFS25 | 50～800 | MAX.30 | MAX.1100 | 6，12，20 |
| バッテリレス アブソ （ステップモータDC24V） | LEKFS32 | 50～1000 | MAX.50 | MAX.1200 | 8，16，24 |
| バッテリレス アブソ （ステップモータDC24V） | LEKFS40 | 150～1200 | MAX.65 | MAX.1200 | 10，20，30 |
| ACサーボモータ | LEKFS25 | 50～800 | MAX.20 | MAX.1500 | 6，12，20 |
| ACサーボモータ | LEKFS32 | 50～1000 | MAX.45 | MAX.1500 | 8，16，24 |
| ACサーボモータ | LEKFS40 | 150～1200 | MAX.60 | MAX.1500 | 10，20，30 |
バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ/高タクト対応スライダタイプ LEFS□G
電動アクチュエータ／電動シリンダ » バッテリレス アブソリュートエンコーダタイプ
-
・サイクルタイムの短縮が可能
サイクルタイム：従来比39%(0.57s←0.93s)削減
※LEFS25GH-400を0→400で駆動した場合
加減速度：10000mm/s2(従来比334%)
最大速度：1500mm/s(従来比25%向上)
・バッテリレスアブソリュートエンコーダに対応
電源復帰時の運転再開が容易
バッテリ非搭載によりメンテナンス工数軽減
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| 高タクト対応 バッテリレス アブソ （ステップモータDC24V） | LEFS16G | 50～500 | MAX.15 | MAX.800 | 5，10 |
| 高タクト対応 バッテリレス アブソ （ステップモータDC24V） | LEFS25G | 50～800 | MAX.40 | MAX.1500 | 6，12，20 |
| 高タクト対応 バッテリレス アブソ （ステップモータDC24V） | LEFS32G | 50～1000 | MAX.68 | MAX.1300 | 8，16，24 |
| 高タクト対応 バッテリレス アブソ （ステップモータDC24V） | LEFS40G | 150～1200 | MAX.75 | MAX.1200 | 10，20，30 |
バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ／スライダタイプ ボールねじ駆動 LEFS
電動アクチュエータ／電動シリンダ » バッテリレス アブソリュートエンコーダタイプ
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LEFS16 | 50～500 | MAX.15 | MAX.700 | 5，10 |
| バッテリレス アブソ （ステップモータDC24V） | LEFS25 | 50～800 | MAX.30 | MAX.1100 | 6，12，20 |
| バッテリレス アブソ （ステップモータDC24V） | LEFS32 | 50～1000 | MAX.50 | MAX.1200 | 8，16，24 |
| バッテリレス アブソ （ステップモータDC24V） | LEFS40 | 150～1200 | MAX.65 | MAX.1200 | 10，20，30 |
バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ／スライダタイプ ベルト駆動 LEFB
電動アクチュエータ／電動シリンダ » バッテリレス アブソリュートエンコーダタイプ
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項
特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LEFB16 | 300～1000 | 1 | 48～1100 | 48相当 |
| バッテリレス アブソ （ステップモータDC24V） | LEFB25 | 300～2000 | 10 | 48～1400 | 48相当 |
| バッテリレス アブソ （ステップモータDC24V） | LEFB32 | 300～2000 | 19 | 48～1500 | 48相当 |
電動アクチュエータ/スライダタイプ高剛性ガイド LEKFS
電動アクチュエータ／電動シリンダ » スライダタイプ電動アクチュエータ／電動シリンダ » バッテリレス アブソリュートエンコーダタイプ
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LEKFS16 | 50～500 | MAX.15 | MAX.700 | 5,10 |
| バッテリレス アブソ （ステップモータDC24V） | LEKFS25 | 50～800 | MAX.30 | MAX.1100 | 6，12，20 |
| バッテリレス アブソ （ステップモータDC24V） | LEKFS32 | 50～1000 | MAX.50 | MAX.1200 | 8，16，24 |
| バッテリレス アブソ （ステップモータDC24V） | LEKFS40 | 150～1200 | MAX.65 | MAX.1200 | 10，20，30 |
| ACサーボモータ | LEKFS25 | 50～800 | MAX.20 | MAX.1500 | 6，12，20 |
| ACサーボモータ | LEKFS32 | 50～1000 | MAX.45 | MAX.1500 | 8，16，24 |
| ACサーボモータ | LEKFS40 | 150～1200 | MAX.60 | MAX.1500 | 10，20，30 |
電動アクチュエータ／スライダタイプ ボールねじ駆動 LEFS
電動アクチュエータ／電動シリンダ » スライダタイプ
-
LEFSシリーズ ステップモータ（サーボDC24V）サーボモータ（DC24V）
・最大可搬質量：65kg
・繰返し位置決め精度：±0.015mm（高精度タイプ）
・クリーン仕様：ISOクラス4（ISO14644-1）に対応（11-LEFS）
LEFSシリーズ ACサーボモータ
・高出力モータ（100W/200W/400W）
・高速搬送能力向上
・高加減速度（20,000mm/S2）
・パルス入力タイプ
・アブソリュートエンコーダ搭載
・繰返し位置決め精度：±0.01mm（高精度タイプ）
・クリーン仕様：ISOクラス4（ISO14644-1）に対応（11-LEFS）
・モータレス仕様を用意 詳細はこちら
・対応ドライバ：LECSS-T，LECY□はこちら
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| ステップモータ （サーボDC24V） | LEFS16 | 50～ 500 | MAX.15 | MAX.700 | 5，10 |
| ステップモータ （サーボDC24V） | LEFS25 | 50～ 800 | MAX.30 | MAX.1100 | 6，12，20 |
| ステップモータ （サーボDC24V） | LEFS32 | 50～ 1000 | MAX.50 | MAX.1200 | 8，16，24 |
| ステップモータ （サーボDC24V） | LEFS40 | 150～ 1200 | MAX.65 | MAX.1200 | 10，20，30 |
| サーボモータ （DC24V） | LEFS16A | 50～ 500 | MAX.10 | MAX.500 | 5，10 |
| サーボモータ （DC24V） | LEFS25A | 50～ 800 | MAX.18 | MAX.800 | 6，12，20 |
| ACサーボモータ | LEFS25S | 50～ 800 | MAX.20 | MAX.1500 | 6，12，20 |
| ACサーボモータ | LEFS32S | 50～ 1000 | MAX.45 | MAX.1500 | 8，16，24 |
| ACサーボモータ | LEFS40S | 150～ 1200 | MAX.60 | MAX.1500 | 10，20，30 |
高タクト対応電動アクチュエータ LEFS□F
電動アクチュエータ／電動シリンダ » スライダタイプ
-
・サイクルタイムの短縮が可能
サイクルタイム：従来比39%（0.57s←0.93s）削減※
※ LEFS25FH-400を0→400mm（ストローク）で駆動した場合
・加減速度：10000mm/s2（従来比334％）
・最大速度：1500mm/s（従来比25％向上）
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| 高タクト対応 ステップモータ （サーボDC24V） | LEFS16F | 50～500 | MAX.20 | MAX.800 | 5，10 |
| 高タクト対応 ステップモータ （サーボDC24V） | LEFS25F | 50～800 | MAX.40 | MAX.1500 | 6，12，20 |
| 高タクト対応 ステップモータ （サーボDC24V） | LEFS32F | 50～1000 | MAX.68 | MAX.1300 | 8，16，24 |
| 高タクト対応 ステップモータ （サーボDC24V） | LEFS40F | 50～1200 | MAX.75 | MAX.1200 | 10，20，30 |
電動アクチュエータ／スライダタイプ ベルト駆動 LEFB
電動アクチュエータ／電動シリンダ » スライダタイプ
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| ステップモータ （サーボDC24V） | LEFB16 | 300～ 1000 | 1 | 48～ 1100 | 48相当 |
| ステップモータ （サーボDC24V） | LEFB25 | 300～ 2000 | 10 | 48～ 1400 | 48相当 |
| ステップモータ （サーボDC24V） | LEFB32 | 300～ 2000 | 19 | 48～ 1500 | 48相当 |
| サーボモータ （DC24V） | LEFB16A | 300～ 1000 | 1 | 5～ 2000 | 48相当 |
| サーボモータ （DC24V） | LEFB25A | 300～ 2000 | 2 | 5～ 2000 | 48相当 |
| ACサーボモータ | LEFB25S | 300～ 2000 | 5 | MAX. 2000 | 54相当 |
| ACサーボモータ | LEFB32S | 300～ 2500 | 15 | MAX. 2000 | 54相当 |
| ACサーボモータ | LEFB40S | 300～ 3000 | 25 | MAX. 2000 | 54相当 |
電動アクチュエータ/LEF用サポートガイド LEFG
電動アクチュエータ／電動シリンダ » スライダタイプ
-
・オーバーハング量の多いワーク等を支えるためのサポートガイドをご用意致しました。
・LEFシリーズ／ボディ部と外形寸法が同寸法のため設置が容易で設計、組付工数の削減に貢献。
・シールバンド標準装備のため、グリースの飛散・外部からの異物混入を防止。
| 駆動方式 | 型式 | ストローク (mm) |
|---|---|---|
| ボールねじ駆動/S | LEFG16-S | 50～500 |
| ボールねじ駆動/S | LEFG25-S | 50～800 |
| ボールねじ駆動/S | LEFG32-S | 50～1000 |
| ボールねじ駆動/S | LEFG40-S | 150～1200 |
| ベルト駆動/BT | LEFG16-BT | 300～1000 |
| ベルト駆動/BT | LEFG25-BT | 300～2000 |
| ベルト駆動/BT | LEFG32-BT | 300～2000 |
| ベルト駆動/BS | LEFG25-BS | 300～2000 |
| ベルト駆動/BS | LEFG32-BS | 300～2500 |
| ベルト駆動/BS | LEFG40-BS | 300～3000 |
電動アクチュエータ／高剛性スライダタイプ ボールねじ駆動 LEJS
電動アクチュエータ／電動シリンダ » スライダタイプ
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| ACサーボモータ | LEJS40 | 200～ 1200 | MAX. 55 | MAX. 1800 | 8，16，24 |
| ACサーボモータ | LEJS63 | 300～ 1500 | MAX. 85 | MAX. 1800 | 10，20，30 |
電動アクチュエータ／高剛性スライダタイプ ボールねじ駆動 LEJS63□-□M
電動アクチュエータ／電動シリンダ » スライダタイプ
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| ACサーボモータ | LEJS63□-□M | 790～1790 | MAX.85 | MAX.1800 | 10，20，30 |
電動アクチュエータ／高剛性スライダタイプ ボールねじ駆動 LEJS100-X400
電動アクチュエータ／電動シリンダ » スライダタイプ
-
・モータ出力：750Wに対応
・可搬質量(速度：500mm/s、リード10mm時)
水平：400kg、垂直：80kg
・速度(ストローク：500mm、リード50mm時)
水平/垂直：2,300（mm/s）
・最大加減速度：10000mm/s2
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| ACサーボモータ | LEJS100-X400 | 500 1000 1500 | MAX.400 | MAX.2300 | 25 |
電動アクチュエータ／高剛性スライダタイプ ベルト駆動 LEJB
電動アクチュエータ／電動シリンダ » スライダタイプ
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| ACサーボモータ | LEJB40 | 200～ 2000 | MAX. 20 | MAX. 2000 | 27 |
| ACサーボモータ | LEJB63 | 300～ 3000 | MAX. 30 | MAX. 3000 | 42 |
電動アクチュエータ／薄形スライダタイプ LEM
電動アクチュエータ／電動シリンダ » スライダタイプ
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
| ガイド機構 | シリーズ | ストローク （mm） | 可搬質量 （kg） | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| 基本形 | LEMB | 50～2000 | 6，11 | MAX. 1000 | 48相当 |
| カムフォロア形 | LEMC | 50～2000 | 10，20 | MAX. 1000 | 48相当 |
| リニアガイド1軸形 | LEMH | 50～1500 | 10，20 | MAX. 2000 | 48相当 |
| リニアガイド2軸形 | LEMHT | 100～1500 | 10，20 | MAX. 2000 | 48相当 |
電動アクチュエータ／ガイドロッドスライダ ベルト駆動 LEL
電動アクチュエータ／電動シリンダ » スライダタイプ
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
| 仕様 | シリーズ | 軸受 | ストローク （mm） | 搬送質量 （kg） | 速度 （mm/s） |
|---|---|---|---|---|---|
| ステップモータ （サーボDC24V） | LEL25M | すべり 軸受 | 100～1000 | 3 | MAX. 500 |
| ステップモータ （サーボDC24V） | LEL25L | ボール ブッシュ 軸受 | 100～1000 | 5 | MAX. 1000 |
